Як зробити трубогиб своїми руками

Як зробити трубогиб своїми руками

Робота з металевими трубами передбачає використання спеціального інструменту — трубогиба. Він служить для акуратного зміни форми елемента, без пошкодження металу. Такий інструмент стане в нагоді не тільки фахівця з обслуговування кліматичної техніки і холодильників, де використовуються мідні трубки, але і для домашнього майстра, який хоче прокласти водопровід або побудувати теплицю. Трубогиби досить широко представлені на ринку, але ви можете зробити їх самостійно. Про останньому варіанті і піде мова в нашій сьогоднішній статті.



Чи варто робити трубогиб самостійно



Незважаючи на те, що трубогиби не так вже дорого коштують, багато майстрів вирішуються на самостійне виготовлення такого інструменту. Таким чином, ви отримуєте можливість додатково заощадити і отримати пристрій, який буде повністю відповідати його майбутнім завданням. До інших достоїнств виготовленого своїми руками трубогиба можна віднести:

  • підвищену надійність — адже ви будете використовувати тільки ті матеріали і деталі, у якості яких впевнені на 100%;
  • оптимальні габарити — придбання серійного інструменту часто стає компромісним рішенням;
  • простоту обслуговування — створення пристосування дає краще розуміння конструкції, принципу роботи і як виконувати його ремонт.



Креслення трубогиба для профільної труби з розмірами



Існує кілька різновидів трубогибов, які можна виготовити самостійно: улітковий, роликовий, домкратный. З гідравлічним інструментом все набагато складніше, тому про них ми не будемо говорити, а зосередимося тільки на механічних пристроях. Для виконання робіт вам знадобляться наступні речі:

  • креслення з точним зазначенням розмірів — його можна знайти в інтернеті і адаптувати під свої потреби;
  • ручний інструмент — молоток, пилка по металу, лінійка, лещата;
  • електричне обладнання — дриль, болгарка, зварювальний апарат.

Деталі для трубогиба можна придбати окремо або виготовити на токарному верстаті, якщо у вас є така можливість. Перший варіант, на наш погляд, набагато простіше і доступніше.

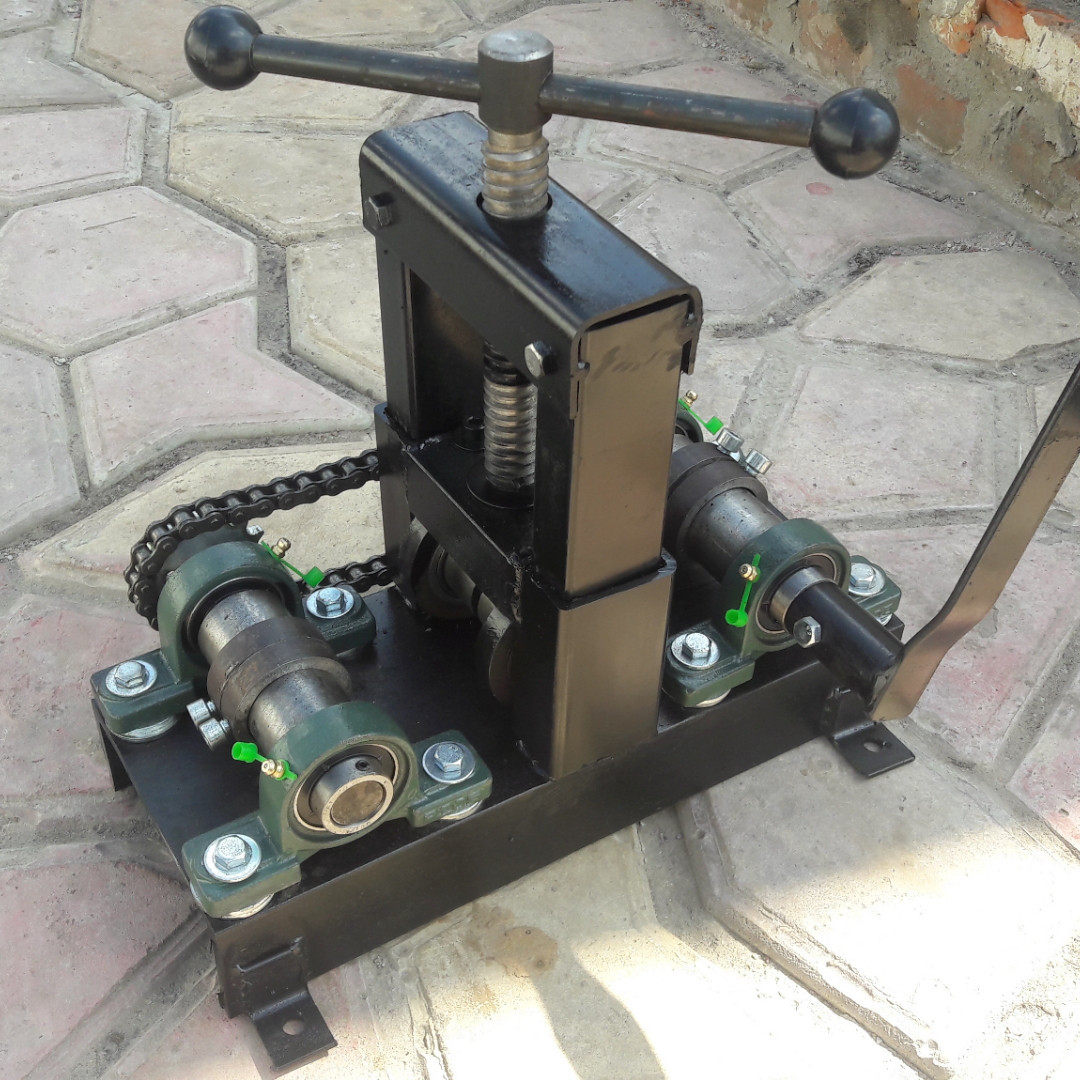

Інструмент завиткового типу є досить універсальним. Він здатний згинати трубу по всій довжині, а не тільки в одному місці. У такого трубогиба відсутній конкретний робочий діаметр, тому розміри деталей підбираються індивідуально. Таким чином, ви зможете використовувати підручні матеріали. Для складання інструменту необхідні: 3 валу і 2 зірки, метровий швелер лист сталі, ланцюг і 6 підшипників, двометрова труба діаметром 12,7 мм, притискний гвинт і втулка з внутрішнім різьбленням. Нагадуємо, що всі роботи виконуються строго за схемою. Алгоритм дій:

  • зварити станину з швелерів;
  • встановити підшипники на вали і приварити їх до станини;
  • надіти зірки на вали і закріпити ланцюг;
  • зібрати прес-механізм, використовуючи смужки сталі в якості обмежувачів;
  • виготовити основу під втулку, змонтувати її зварюванням, використовувати притискний гвинт;
  • приварити трубчастий вороток, змастити підшипники і переконатися в працездатності механізму.

Щоб уникнути появи корозії, фахівці радять пофарбувати інструмент після закінчення робіт. Можна також встановити пружину, яка буде повертати прес в первісний стан.

Ручні трубогиби на роликах простіше у виробництві, оскільки мають менше елементів. Згинання проводиться шляхом натискання на важіль — для цього доведеться застосувати достатню силу. Необхідні для складання інструменту матеріали:

  • пара сталевих роликів (100 і 60 мм) з внутрішнім радіусом 12,7 мм;
  • полторадюймовая сталева труба на роль важеля (не менше 1500 мм);
  • 4 смуги зі сталі (150х60 мм) для ручок і опор, і ще одна (60х30 мм);
  • 2 фіксуючих ролики болта;
  • сталева пластина (300х300 мм).

Сам процес виготовлення трубогиба досить простий. Вам потрібно проробити отвори в станині, зварити П-подібну деталь з платівок, відео та смужки сталі, закріпити ручки і т. д. Після закінчення складання інструменту зафіксуйте його в лещатах і перевірити на працездатність.

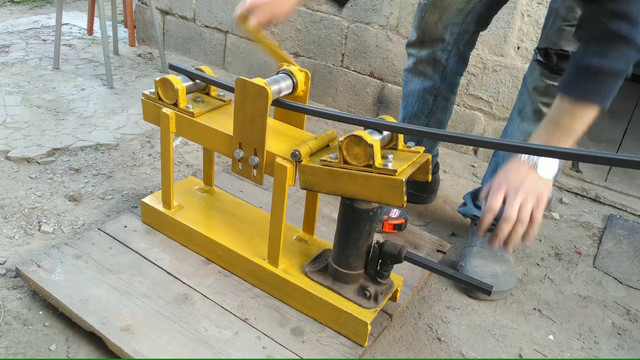

Домкратный трубогиб являє собою найбільш підходящий для виготовлення в домашніх умовах варіант. Це ефективний і зручний в роботі інструмент для профільних труб. Крім домкрата, що є основним елементом, вам знадобляться: 4 куточка, 2 ролика, напівкругла оснащення, пара швелерів, станина і 2 болта.

Як бачите, в самостійному виготовленні трубогибов немає нічого складного, якщо ви володієте потрібними матеріалами, інструментами, відповідним кресленням і бажанням. Робота не займе багато часу і дозволить отримати зручний і практичний механізм, який не раз стане вам у пригоді.
